全塑隔膜压力表

全塑隔膜压力表Y-60/75/100/150MSL(MSF，MS)

全塑隔膜压力表采用间接测量结构，用隔离膜片将被测介质与敏感元件隔开，适用于测量强腐蚀、以及必须避免测量介质直接进入通用型压力仪表的场合。隔离器采用PTFE聚四氟乙烯制造，接口形式有螺纹式、凸面法兰式、工字法兰式等三种，满足不同的工矿条件选用。隔离膜片有多种材料，以适应各种不同腐蚀性介质,适用于测量氯气，盐酸，硝酸等具有强烈腐蚀作用的气体或液体的压力。压力表厂

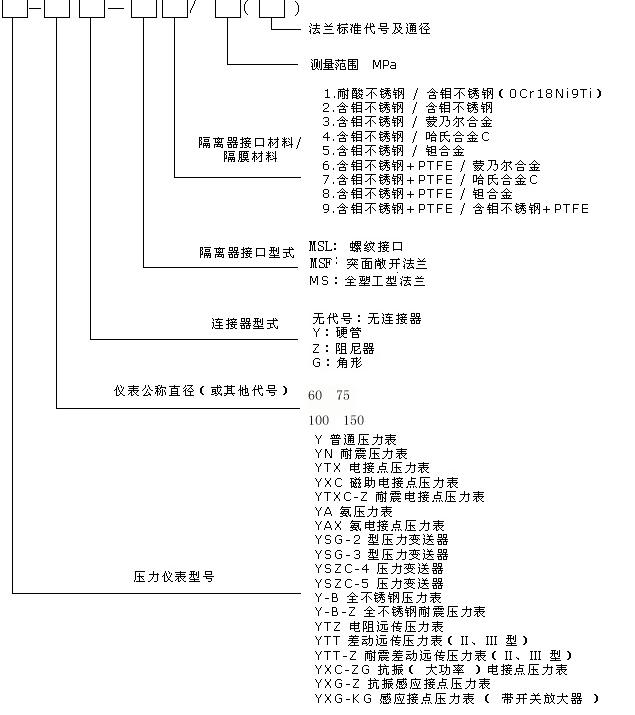

全塑隔膜压力表型号命名规则：

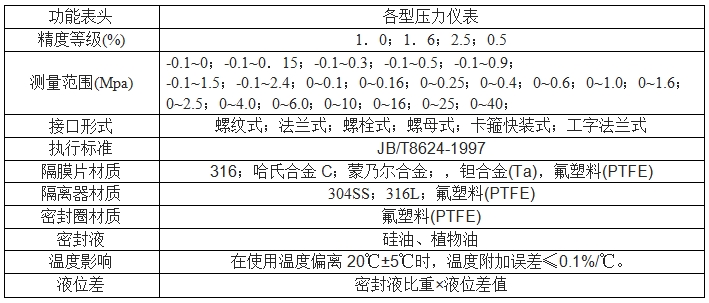

全塑隔膜压力表技术参数：

全塑隔膜压力表结构原理：

隔离膜片在被测介质压力作用下产生变形，密封液受压后，形成一个相当于P的压力， 传导至压力仪表，再有仪表显示被测介质压力值。

隔膜压力表为组合型产品，有三部分组成：

上面为功能型表头，可以选用不同功能的表头，达到指示或者控制的目的。

中间为连接器，以适应不同介质的工作温度和安装位置要求。

下面为隔离器部分，隔离器材质为PTFE，耐腐蚀性好，同时有多种接口形式，满足不同工艺连接的需要；隔离膜片有多种材质，满足不同腐蚀性介质的压力测量。

隔离器接口型式及尺寸：

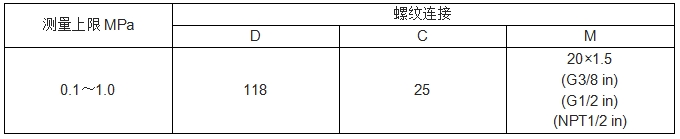

螺纹接口型：（MSL）

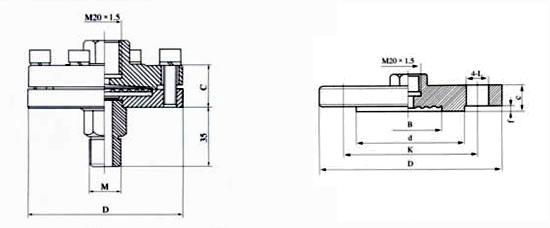

MSL型                                              MSF型

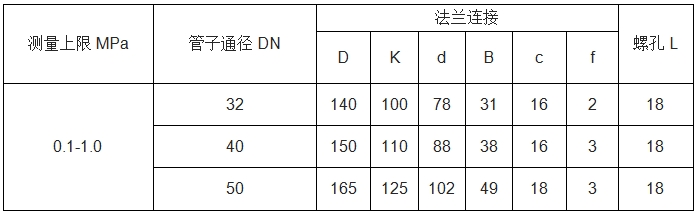

敞开式突面法兰型：（MSF）

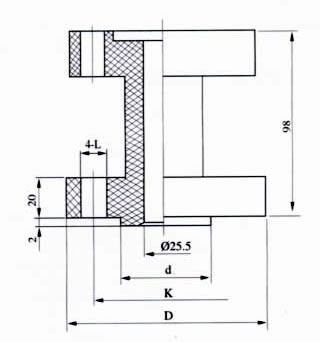

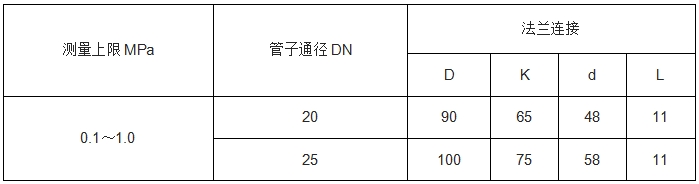

全塑工形法兰：MS

材料：聚四氟乙烯

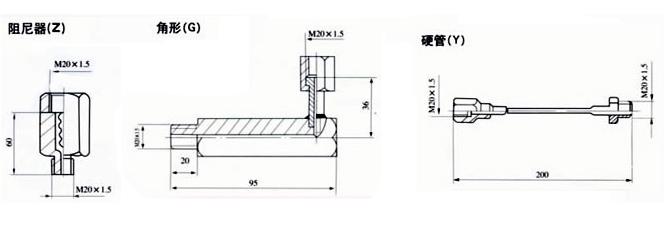

连接器型号及尺寸：

使用与订货须知：

仪表工作环境应无腐蚀性气体。

不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。

订货请说明配置仪表名称、型号、测量上限、准确度及连接管型式、隔离器接口型式、隔离器接口材料、隔膜材料，以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详细说明。

公司也可按用户要求定制进口设备配套隔膜压力表。
