压力表公英制螺纹规格选用参考表

压力表常用螺纹尺寸?

压力表螺纹接口在日常工程设计及选用压力表时经常用到，为了方便广大工程技术人员能快速准确地选用压力表接口螺纹规格，下面把常用压力表的公英制螺纹接口规格整理如下，供大家参考。压力表厂

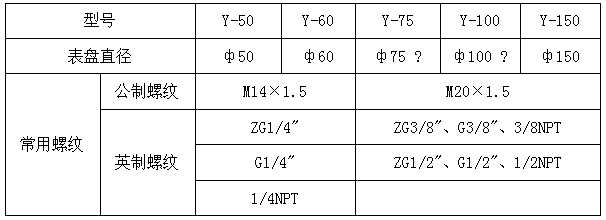

压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般情况下，压力表表盘直径与螺纹关系如下：

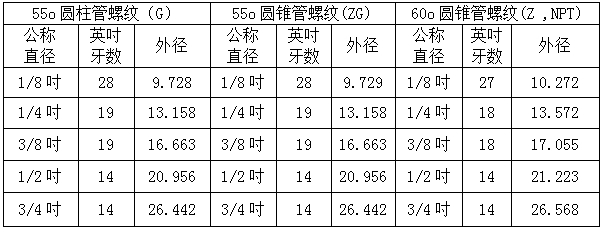

公制螺纹用螺距来表示大家都能理解，而英制管螺纹用每英吋内螺纹牙数来表示，这是它们大的区别。英制管螺纹牙型角有55度和60度的区分，即圆柱管螺纹和圆锥管螺纹的区分，为方便大家选用，英制管螺纹公称直径与每英吋牙数关系整理如下：

GB/T1226-2010《一般压力表》国家标准中规定，￠40表盘的压力表的连接螺纹为M10×1；￠60表盘的压力表的连接螺纹为M14×1.5；￠60、￠150、￠200、￠250表盘的压力表的连接螺纹为M20×1.5。

BSEN837-1压力表欧标中规定，螺纹接头有G1/8B，G1/4B，G3/8B，G1/2B四种管螺纹和1/8-27NPTEXT，1/4-18NPTEXT，1/2-14NPTEXT三种锥管螺纹。实际上，R1/8（ZG1/8），R1/4（ZG1/4）R1/2（ZG1/2）也是压力表常用的连接螺纹规格。
